Standžios{0}}lanksčios PCB medicinos prietaisams

Medicinos elektronika tampa mažesnė, lengvesnė, išmanesnė ir funkcionalesnė. Tokiems gaminiams kaip pacientų stebėjimo įranga, diagnostiniai instrumentai, nešiojami sveikatos priežiūros prietaisai, medicininiai jutikliai, nešiojamieji tyrimo prietaisai, laboratoriniai instrumentai ir valdymo moduliai dažnai reikalauja kompaktiškų vidinių konstrukcijų ir labai patikimų elektros jungčių. Šiose programose tradicinės kabelių jungtys arba kelios standžios plokštės gali užimti per daug vietos, padidinti surinkimo sudėtingumą ir sukurti daugiau galimų gedimų vietų.

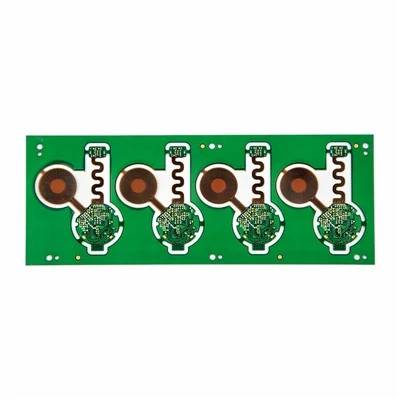

MūsųRigidflex PCB medicinos prietaisamssprendimas skirtas padėti klientams išspręsti šiuos iššūkius derinant standžias plokščių sritis su lanksčiomis grandinės sekcijomis. Ši struktūra leidžia PCB sulankstyti, sulenkti ir tilpti į kompaktišką medicininę įrangą, tuo pačiu palaiko stabilų signalo perdavimą ir ilgalaikį patikimumą. Medicininės elektronikos klientams svarbiausia ne tik tai, ar plokštę galima pagaminti, bet ir tai, ar ji gali palaikyti realius prietaisų bandymus, surinkimą, pakartotinę gamybą ir ilgalaikį -naudojimą.

Dažniausios klientų problemos yra ribota vidinė erdvė, jungties gedimas, nestabilus signalo perdavimas, lenkimo pažeidimai, standūs -lanksčios perėjimo įtrūkimai, medžiagų nenuoseklumas ir nestabili partijos kokybė. Mes sutelkiame dėmesį į šias problemas vykdydami DFM inžinerinę peržiūrą, medžiagų atsekamumą, lenkimo patikimumo kontrolę, griežtą tikrinimą ir prototipo -į-masinės{4}}gamybos palaikymą.

Vietos taupymas yra viena iš pagrindinių priežasčių, kodėl medicinos elektronikos inžinieriai renkasi standžias{0}}lanksčias PCB konstrukcijas. Daugelis medicinos gaminių turi integruoti jutiklius, ekranus, baterijas, valdymo modulius ir ryšio funkcijas labai ribotoje erdvėje. Jei gaminyje naudojamos kelios standžios plokštės, sujungtos kabeliais, vidinis išdėstymas gali tapti nepatogus ir sunkiai surenkamas.

Tvirtas{0}}lankstus dizainas padeda sujungti kelias funkcines sritis į vieną integrinio grandyno struktūrą. Kietosios sekcijos gali būti naudojamos komponentų tvirtinimui, o lanksčios sekcijos gali sujungti skirtingas sritis ir susilenkti į įrenginio korpusą. Tai leidžia klientams sumažinti gaminio storį, supaprastinti vidinius laidus ir pagerinti projektavimo laisvę.

Nešiojamiems monitoriams, nešiojamai medicininei elektronikai, kompaktiškiems diagnostikos įrankiams ir mažiems jutiklių moduliams vietos taupymas gali tiesiogiai pagerinti gaminio naudojimą ir išvaizdą. Dar svarbiau, kad jis taip pat gali sumažinti surinkimo žingsnius ir padėti inžinieriams sukurti stabilesnes vidines konstrukcijas.

Jungtys ir kabeliai dažnai naudojami atskiroms grandinių plokštėms sujungti, tačiau jie gali tapti silpnomis medicinos elektronikos gaminių vietomis. Laikui bėgant jungtys gali atsilaisvinti, oksiduotis, prastai kontaktuoti arba sugesti dėl vibracijos, pasikartojančio naudojimo ar surinkimo klaidų. Produktuose, kuriems reikalingas stabilus ilgalaikis-darbas, labai svarbu sumažinti jungties-gedimų riziką.

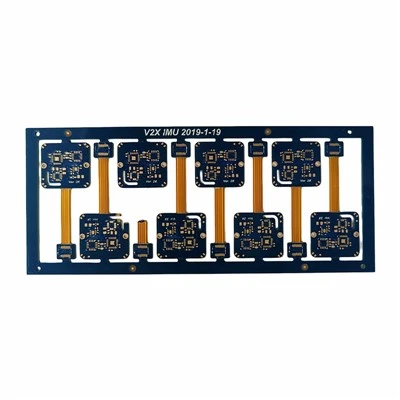

Standžios-lanksčios PCB konstrukcijos gali pakeisti kai kurias kabelių ir jungčių jungtis, integruojant lanksčią jungtį tiesiai į plokštę. Tai padeda sumažinti dalių skaičių, supaprastinti surinkimą, pagerinti vidinio ryšio stabilumą ir sumažinti kontakto gedimo tikimybę.

Medicinos klientams jungties mažinimas yra ne tik vietos{0}}taupymas. Tai taip pat palaiko patikimumą, pakartojamumą ir lengvesnį gaminio surinkimą. Tai ypač naudinga įrangai, kuri turi veikti tiksliai ir nuosekliai, pvz., stebėjimo prietaisams, diagnostikos moduliams, medicininiams jutikliams ir nešiojamiesiems sveikatos priežiūros produktams.

Standžios{0}}lanksčios perėjimo sritis yra vienas iš svarbiausių patikimumo taškų visoje PCB struktūroje. Čia susitinka standi ir lanksti dalis. Jei pereinamoji sritis nėra tinkamai suprojektuota arba pagaminta, ji gali tapti įtempių koncentracijos tašku ir sukelti įtrūkimus, vario nuovargį, atsisluoksniavimą arba protarpinius elektros gedimus.

Norint gerai valdyti perėjimą, reikalingas tinkamas-sudėtinis dizainas, dangos išlygiavimas, vario išvedimas, medžiagų suderinamumas ir įtempių mažinimas. Jei įmanoma, sunkūs komponentai, jungtys, perėjimai ir litavimo jungtys neturėtų būti dedami per arti didelio -įtempimo pereinamųjų zonų. Pereinamoji zona taip pat turėtų vengti staigių struktūrinių pokyčių.

Kai kurie medicininės įrangos gedimai gali nepasireikšti per pirminę apžiūrą, bet gali atsirasti po surinkimo, bandymo, tvarkymo ar ilgalaikio{0}}naudojimo. Štai kodėl pereinamojo laikotarpio kontrolė turėtų būti peržiūrima inžinerijos etape, o ne atsiradus gamybos problemoms.

Daugelis medicinos elektroninių gaminių priklauso nuo tikslaus signalo surinkimo, stabilaus duomenų perdavimo ir nuoseklaus elektros veikimo. Pacientų stebėjimo sistemoms, diagnostikos prietaisams, jutiklių moduliams ir laboratorinių tyrimų įrangai gali prireikti mažo-triukšmo signalo kelių, kontroliuojamos varžos ir patikimo skirtingų funkcinių sričių sujungimo.

A Standžios{0}}lanksčios grandinės plokštės medicinos prietaisamsgali padėti sumažinti su jungtimi{0}}susijusio signalo praradimą ir pagerinti vidinio ryšio stabilumą. Tačiau signalo našumas vis tiek priklauso nuo tinkamo-sudėto dizaino, medžiagų pasirinkimo, pėdsakų pločio, tarpų, vario balanso ir gamybos nuoseklumo.

Signalų{0}}jautrių projektų atveju galime peržiūrėti krūvos-reikalavimus, varžos poreikius, maršruto tankį ir sluoksnių struktūrą prieš pradedant gamybą. Tai padeda klientams sumažinti riziką, pvz., signalo iškraipymą, varžos nuokrypį, nestabilius rodmenis arba našumo skirtumus tarp gamybos partijų.

Medžiagų atsekamumas yra labai svarbus medicinos elektronikos projektams. Kai produktas buvo patvirtintas, klientai paprastai nori, kad būsimose partijose būtų naudojamos stabilios medžiagos ir būtų kontroliuojami gamybos įrašai. Netikėti medžiagų pakeitimai gali turėti įtakos elektros našumui, surinkimo elgsenai, patikimumo bandymams arba gaminio patvirtinimui.

Dažniausiai pasirenkamos medžiagos: FR4 arba High-Tg FR4, skirtos standžioms vietoms, poliimidas lanksčioms vietoms, RA varis, užtikrinantis didesnį lenkimo patikimumą, ED varis statinio lenkimo konstrukcijoms, grandinės apsaugai skirtas dangtis ir ENIG, skirtas smulkiam-šlaitiniam litavimui. Tinkamas pasirinkimas turėtų priklausyti nuo lenkimo poreikio, signalo našumo, darbinės temperatūros, surinkimo proceso ir ilgalaikių{5}} tiekimo poreikių.

Atsekamos medžiagos ir aiškūs gamybos įrašai padeda klientams tvarkyti pasikartojančius užsakymus, kokybės peržiūras ir ilgalaikį -produkto stabilumą.

Griežta kokybės kontrolė yra labai svarbi medicininių standžiųjų -lanksčių PCB projektų atveju. Klientams reikia pasitikėjimo, kad kiekviena plokštė gali palaikyti įrenginio testavimą, surinkimą ir ilgalaikį{2}} veikimą. Kokybės kontrolė turėtų apimti ne tik atvirojo ir trumpojo jungimo bandymus, bet ir medžiagos būklę, sluoksnių registraciją, lanksčios srities kokybę, pereinamosios zonos stabilumą, litavimo galimybes, matmenų tikslumą ir partijos nuoseklumą.

Mūsų kokybės kontrolės procesas gali apimti gaunamų medžiagų patikrinimą, vidinio sluoksnio patikrinimą, laminavimo kontrolę, gręžimo ir dengimo patikrinimą, dangos išlyginimo patikrinimą, AOI patikrinimą, elektrinį bandymą, matmenų patikrinimą, paviršiaus apdailos patikrinimą ir galutinį vizualinį patikrinimą. Projektams, kuriems keliami aukštesni reikalavimai, taip pat galima atlikti varžos testavimą, mikro-pjūvio analizę ar papildomas tikrinimo ataskaitas.

Gera kokybės kontrolė padeda sumažinti klientų-gedimus, pagerinti patvirtinimo efektyvumą ir palaikyti stabilų ilgalaikį bendradarbiavimą.



DFM inžinerinis palaikymas yra ypač svarbus standžiųjų -lanksčių PCB projektų atveju, nes daugelis pavojų prasideda projektavimo etape. Konstrukcija gali būti elektros požiūriu teisinga, tačiau vis tiek gali kilti gamybos, lenkimo, surinkimo ar patikimumo problemų.

Mūsų DFM apžvalga gali patikrinti lenkimo spindulį, standžią -lanksčią perėjimo struktūrą, krūvos-konstrukciją, išdėstymą, trajektoriją, dengiamąsias angas, litavimo kaukės reikalavimus, paviršiaus apdailos tinkamumą, varžos reikalavimus ir su surinkimu susijusią riziką. Dėl kompaktiškos medicininės elektronikos ši apžvalga gali padėti išvengti pakartotinio perdarymo, gamybos vėlavimo ir netikėtų patikimumo problemų.



Ankstyva inžinerinė peržiūra taip pat padeda klientams pasirinkti tinkamas medžiagas, apibrėžti realius leistinus nuokrypius ir pasiruošti būsimai masinei gamybai. Stiprus DFM procesas padidina tikimybę, kad pirmasis prototipas bus naudingas tikriems bandymams.
