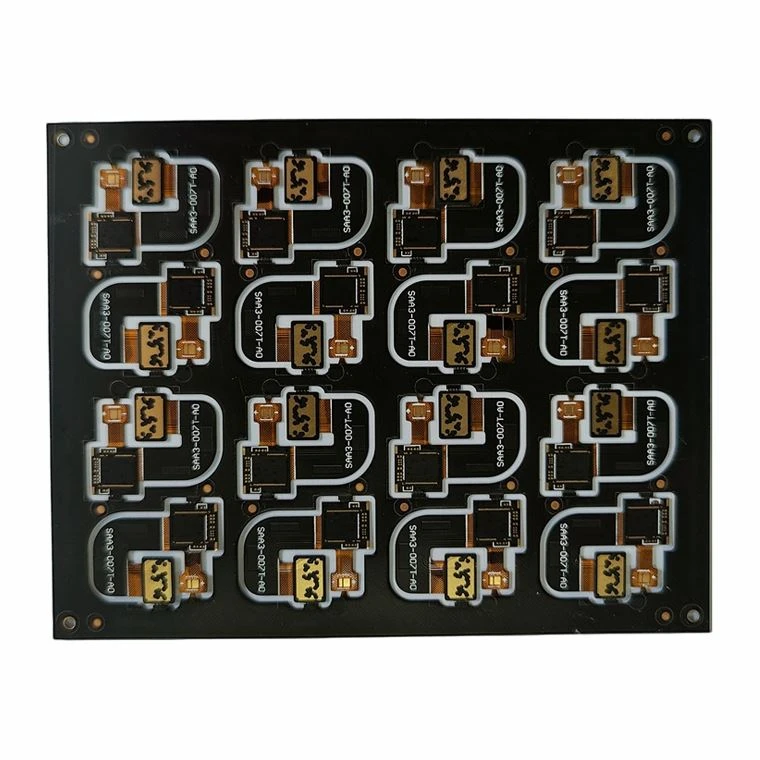

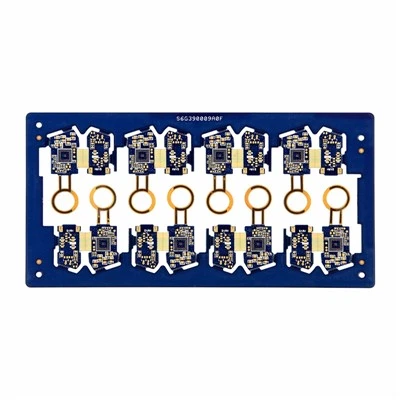

Daugiasluoksnė standi Flex PCB

Daugiasluoksnė standi{0}}lanksti PCB skirta elektroniniams gaminiams, kuriems reikalinga kompaktiška struktūra, sudėtingas maršrutas, patikimas sujungimas ir stabilus veikimas ribotoje erdvėje. Jis sujungia kelis standžius grandinės sluoksnius su lanksčiomis grandinės dalimis, leidžiančią plokštę sulankstyti, sulenkti ir sujungti skirtingas funkcines sritis nenaudojant daug atskirų kabelių ar jungčių. Ši struktūra plačiai naudojama medicinos prietaisuose, automobilių elektronikoje, aviacijos ir erdvėlaivių sistemose, pramoninėje valdymo įrangoje, kamerų moduliuose, jutikliuose, nešiojamuosiuose įrenginiuose, ryšių gaminiuose ir didelio -tankio elektroniniuose moduliuose.

Klientams pagrindinis rūpestis yra ne tik tai, ar plokštę galima pagaminti, bet ir tai, ar daugiasluoksnė struktūra gali išlikti stabili po laminavimo, lenkimo, surinkimo ir ilgalaikio{0}} veikimo. Įprasti skausmingi taškai yra krūvos-sudėtingumas, varžos nuokrypis, signalo praradimas, prastas sluoksnio registravimas, standus-lanksčios perėjimo įtrūkimai, vario nuovargis, sluoksniuotumas, didelės gamybos sąnaudos ir nestabili partijos kokybė.

MūsųDaugiasluoksnė standi{0}}lanksti grandinėkuriami sprendimai, padedantys klientams išspręsti šiuos iššūkius. Mes sutelkiame dėmesį į sudėtinį-peržiūrą, medžiagų pasirinkimą, didelio-tankio maršruto palaikymą, lenkimo patikimumą, perėjimo zonos valdymą, griežtą testavimą ir prototipo-į-gamybos nuoseklumą. Tikslas yra padėti klientams sukurti kompaktišką, patikimą ir pagamintą PCB sprendimą sudėtingoms programoms.

Daugelis klientų renkasi daugiasluoksnę standžią{0}}lanksčią PCB, nes jų gaminyje yra nedaug vietos, bet reikia daug signalo kelių, maitinimo jungčių, jutiklių, jungčių arba smulkaus{1}}dažnio komponentų. Didelio-tankio maršrutizavimas leidžia integruoti sudėtingesnes grandines į mažesnę plokštės sritį, todėl ji tinka kompaktiškiems elektroniniams moduliams.

Tačiau didelio{0}}tankio maršrutas taip pat kelia iššūkių. Jei linijos plotis, tarpai, perėjimo struktūra ir sluoksnių išlygiavimas nėra tinkamai kontroliuojami, plokštė gali susidurti su trumpuoju jungimu, atviromis grandinėmis, impedanso pokyčiu arba maža gamybos išeiga. Projektuojant su BGA, tikslaus žingsnio IC, jutikliais ar ryšio moduliais gamybos pajėgumai turi atitikti dizaino reikalavimus.

PatikimasDaugiasluoksnė standi{0}}Flex PCB plokštėturėtų suderinti maršruto tankį, gamybos galimybes, signalo kokybę ir mechaninį patikimumą. Mūsų inžinerinis palaikymas gali padėti peržiūrėti išdėstymo riziką, naudojant išdėstymą, lanksčios zonos maršrutą, vario balansą ir pereinamąsias zonas prieš gamybą.

Signalo vientisumas yra pagrindinis daugelio sluoksnių standžiųjų{0}}lanksčių PCB programų susirūpinimas. Tokiems gaminiams kaip medicinos prietaisai, automobilių jutikliai, kamerų moduliai, kosminė elektronika, ryšių moduliai ir pramoninės valdymo sistemos dažnai reikalauja stabilaus signalo perdavimo. Bet koks signalo iškraipymas, triukšmas, praradimas arba varžos neatitikimas gali turėti įtakos gaminio veikimui.

Standžios{0}}lanksčios struktūros gali padėti sumažinti su jungtimi{1}}susijusio signalo praradimą, nes jos integruoja lanksčią jungtį tiesiai į plokštę. Tačiau dizainas vis tiek turi kontroliuoti maršruto ilgį, žemės atskaitą, sudėtinę-konstrukciją, dielektrinę medžiagą ir perėjimo tarp standžių ir lanksčių sričių kelią.

Signa Anksti peržiūrėjus dizainą, galima sumažinti galimą signalo riziką prieš pradedant gaminti plokštę.

Valdoma varža dažnai reikalinga didelės spartos,{0}}RF, ryšio, vaizdo, jutiklių ir duomenų perdavimo programoms. Daugiasluoksnėje standžioje -lanksčioje PCB impedanso valdymas gali būti sudėtingesnis, nes signalo kelias gali praeiti ir per standžias, ir per lanksčias sritis. Medžiagos storis, dielektrinė konstanta, vario storis, pėdsakų plotis, tarpai ir atskaitos sluoksniai turi įtakos galutinei varžai.

Klientai dažnai nerimauja dėl to, ar varžos vertės gali išlikti vienodos visose partijose. Nedideli medžiagos ar krūvos-svyravimai gali turėti įtakos signalo veikimui. Todėl varžos reikalavimai turėtų būti aiškiai apibrėžti prieš pradedant gamybą, o krūva-peržiūrėta atsižvelgiant į tikslinę varžą.

Tinkamas varžos valdymas padeda klientams pagerinti signalo patikimumą ir sumažinti sudėtingų elektroninių gaminių veikimo pokyčius.

Vietos taupymas yra vienas stipriausių daugiasluoksnės standžios{0}}lanksčios PCB pranašumų. Daugelyje kompaktiškų įrenginių kelios standžios plokštės, sujungtos kabeliais arba jungtimis, užima per daug vietos ir padidina surinkimo sudėtingumą. Dėl standaus-lanksčios konstrukcijos šios jungtys sujungiamos į vienos plokštės struktūrą, todėl grandinė gali susilankstyti arba tilpti į sandarius gaminio korpusus.

Tai ypač naudinga medicinos prietaisams, nešiojamai elektronikai, fotoaparatų moduliams, kosmoso sistemoms, automobilių elektronikai ir didelio{0}}tankio jutikliams. Klientai gali naudoti standžias sritis komponentams montuoti ir lanksčias sritis sujungimui, kad gaminys būtų kompaktiškesnis.

Pagrindinė klientų problema yra ta, kad gaminio funkcijos nuolat didėja, o laisvos vietos lieka ribotos. Daugiasluoksnė standi-lanksti PCB padeda tai išspręsti, derinant didelio-tankio maršrutą su lanksčiu diegimu.

Jungties sumažinimas



Jungtys ir kabeliai yra dažni surinkimo sudėtingumo ir patikimumo rizikos šaltiniai. Jie užima vietos, padidina išlaidas, juos reikia montuoti rankiniu būdu ir gali sukelti kontaktų problemų po vibracijos, judėjimo, drėgmės ar ilgalaikio naudojimo. Naudojant didelio-patikimumo programas, jungčių mažinimas gali padėti pagerinti gaminio stabilumą.

Daugiasluoksnė standi{0}}lanksti PCB gali pakeisti kelias jungtis ir kabelius integruojant jungtis tiesiai į plokštę. Tai gali sumažinti surinkimo etapus, sumažinti mechaninių gedimų riziką, pagerinti signalo tęstinumą ir sukurti švaresnę vidinę struktūrą.

Klientams jungčių mažinimas reiškia ne tik vietos taupymą. Tai taip pat gali sumažinti galimų gedimų vietas ir padidinti ilgalaikį{1}}patikimumą, ypač gaminiuose, naudojamuose vibracijos, judėjimo ar kompaktiško įrengimo aplinkoje.

Lenkimas

Patikimumas



Lenkimo patikimumas yra vienas iš svarbiausių standžiųjų -lanksčių PCB klientų rūpesčių. Surenkant gaminį gali tekti sulenkti lanksčią dalį arba likti sulankstyta įrenginio viduje. Jei lankstumo sritis per stora, lenkimo spindulys per mažas arba maršrutas netinkamas, plokštė gali įtrūkti vario, dangos pažeidimo, atsisluoksniavimo ar atvirų grandinių.

Kad lenkimas būtų geresnis, aktyviose lenkimo vietose, kai tik įmanoma, reikia vengti komponentų, litavimo jungčių, angų ir aštrių kampų. Lanksčioji dalis turi būti suprojektuota naudojant tinkamą medžiagą, vario tipą, sluoksnių skaičių ir storį. Statinis lenkimas ir dinaminis lenkimas taip pat turėtų būti traktuojami skirtingai. Statinis lenkimas vyksta montavimo metu ir išlieka fiksuotas, o dinaminis lenkimas apima pakartotinį judėjimą ir reikalauja stipresnės patikimumo kontrolės.

A Daugiasluoksnis standus{0}}Flex FPCturi subalansuoti daugiasluoksnes elektrines charakteristikas su lanksčiais mechaniniais reikalavimais. Štai kodėl prieš gaminant reikia atidžiai peržiūrėti lenkimo srities dizainą.

Standžios{0}}lanksčios perėjimo sritis yra vieta, kur standi sekcija susitinka su lanksčia dalimi. Ši sritis dažnai yra vienas jautriausių patikimumo taškų. Klientai nerimauja dėl įtrūkimų, vario nuovargio, atsisluoksniavimo ar atvirų grandinių po lenkimo, vibracijos, terminio ciklo ar ilgalaikio naudojimo.

Norint valdyti perėjimą, reikia atidžiai peržiūrėti krūvą-, dangos dizainą, vario išvedimą, medžiagos struktūrą ir mechaninį įtempį. Perėjimo zonoje turi būti vengiama staigių storio pokyčių, sunkių komponentų, per didelės lenkimo jėgos ir įtempių koncentracijos. Geras perėjimo dizainas padeda pagerinti mechaninį patvarumą ir elektrinį stabilumą.

Daugelis standžių{0}}lanksčių gaminių gedimų atsiranda dėl perėjimo-įtempių, o ne dėl pačios grandinės. Todėl pereinamojo laikotarpio srities peržiūra yra svarbi DFM palaikymo daugiasluoksniams standžiųjų -lanksčių projektų dalis.
