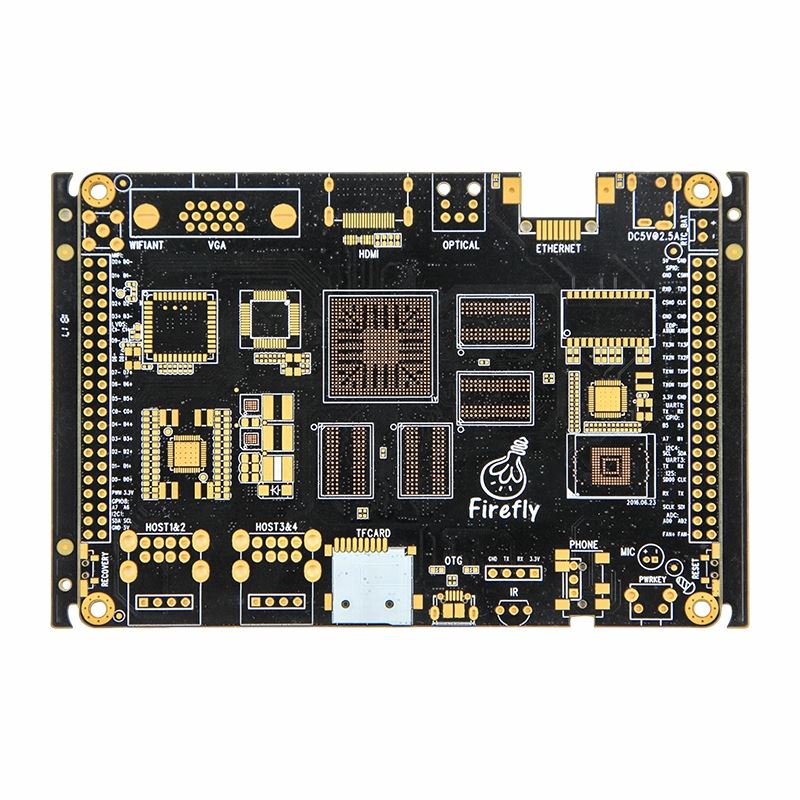

Pramoninis valdymas greito pasukimo PCBA

Pramoninio valdymo PCBA projektai skiriasi nuo standartinio plataus vartojimo elektronikos surinkimo. Šios plokštės dažnai montuojamos mašinose, valdymo spintose, automatikos sistemose, testavimo prietaisuose, gamybos įrenginiuose. Jiems gali tekti veikti ilgas valandas, apdoroti įvesties ir išvesties signalus, valdyti reles ar variklius, bendrauti su jutikliais ir išlikti stabiliems veikiant vibracijai, temperatūros pokyčiams, dulkėms, drėgmei ir elektros triukšmui.

Klientams didžiausią nerimą kelia ne tik tai, ar plokštę pavyks greitai surinkti. Taip pat jie nori sužinoti, ar komponentai yra teisingi, ar tikrinami „Gerber“ ir „BOM“ failai, ar tvirtai sulituoti jungtys ir gnybtai, ar plokštę galima suprogramuoti ir išbandyti prieš pristatymą ir ar skubi gamyba vis dar gali išlaikyti patikimą kokybę.

Daugeliui greito{0}}posūkio projektų priklauso-laikas. Klientams gali prireikti plokščių, skirtų inžineriniam patvirtinimui, skubiam įrangos taisymui, klientų pavyzdžiams, gamybos linijos bandymams arba mažo -apimties pristatymui. Jei vieno komponento nėra sandėlyje, vienos jungties pėdsakas yra netinkamas arba bandymo metu sugenda viena litavimo jungtis, visas grafikas gali būti atidėtas. Štai kodėl profesionalus greitas surinkimo procesas turėtų apimti failų peržiūrą, MK tikrinimą, komponentų tiekimą, kontroliuojamą SMT surinkimą, -skylių litavimą, tikrinimą ir funkcinio testavimo palaikymą.

Skubūs pramonės valdymo projektuose laikas paprastai yra pirmasis slėgio taškas. Klientai dažnai klausia, kaip greitai galima pateikti pasiūlymą, kaip greitai galima įsigyti komponentų, ar PCB galima pagaminti ir surinkti kartu ir ar galima greitai pagaminti nedidelius kiekius. Tačiau greitis neturėtų reikšti svarbių patikrinimų praleidimo. Greitas kūrimas be KS peržiūros ar pagrindinės failų patikros vėliau gali sukelti daugiau vėlavimų.

BOM peržiūra ypač svarbi norint greitai{0}}atsukti užsakymus. Pramoninėse valdymo plokštėse dažnai naudojami MCU, IC, relės, gnybtų blokai, jungtys, ryšio moduliai, galios valdymo dalys, optronai, transformatoriai, induktoriai ir dideli kondensatoriai. Kai kurios dalys gali turėti ilgą pristatymo laiką, didelį MOQ, ribotą atsargų kiekį arba pasenusios būsenos. Jei ši rizika nustatoma per vėlai, projektas gali būti sustabdytas prieš pradedant surinkimą.

Prieš gamindami galime peržiūrėti MK dėl dalių numerių tikslumo, pakuotės atitikimo, suderinamumo, prieinamumo, pristatymo laiko ir galimos pakeitimo rizikos. Jei reikalingas alternatyvus komponentas, prieš perkant jį reikia patvirtinti klientui. Pramoninių valdymo produktų nepatvirtinti pakaitalai gali turėti įtakos signalo veikimui, relės veikimui, maitinimo stabilumui, ryšio elgsenai arba būsimiems kartotiniams užsakymams.

Failų peržiūra yra dar vienas svarbus žingsnis. „Gerber“ failai, rinkimo{1}}ir{2}}parinkimo failai, surinkimo brėžiniai ir MK duomenys turi atitikti vienas kitą. Įprastos problemos yra neaiškus poliškumas, trūkstami vietos duomenys, neteisingi pėdsakai, netinkami skylių-dydžiai, trūkstami bandymo taškai arba jungties krypties problemos. Šių problemų radimas prieš gaminant padeda sumažinti perdirbimą ir pakartotinių pavyzdžių kūrimą.

Patikimas greitas posūkio{0}}procesas padeda klientams sutaupyti laiko, kartu kontroliuojant gamybos riziką. Tikslas yra ne tik greičiau pristatyti plokštes, bet ir tokias plokštes, kurios būtų naudingos realiam pramoninės kontrolės patvirtinimui ar įrangos montavimui.

Pramoninėse valdymo plokštėse gali būti tiek SMT, tiek per{0}}angų komponentų. SMT komponentai gali būti MCU, IC, rezistoriai, kondensatoriai, optronai, jutikliai, ryšio lustai ir galios valdymo įrenginiai. Skylės- dalys gali būti relės, transformatoriai, induktoriai, dideli kondensatoriai, gnybtai, jungtys, jungikliai ir maitinimo komponentai.

MūsųGreito pramoninio valdymo PCBApalaikymas orientuotas į pristatymo greičio ir proceso valdymo suderinimą. Greitas pristatymas yra svarbus, tačiau prasta surinkimo kokybė gali sukelti daugiau problemų klientams. Silpnos litavimo jungtys, neteisinga komponentų orientacija, nepakankamas lydmetalis, litavimo tilteliai arba atsilaisvinusios jungtys gali sukelti funkcinius sutrikimus, nestabilius signalus arba įrangos prastovą.

Montuojant SMT, reikia atidžiai kontroliuoti litavimo pastos spausdinimą, trafareto dizainą, išdėstymo tikslumą ir pakartotinio srauto profilį. Montuojant per-angas, svarbu litavimo jungties stiprumas ir jungties stabilumas, nes pramoninės plokštės gali traukti laidą, vibruoti, pakartotinai užsikimšti ir ilgai{2}}veikti. Plokštėms su QFN, BGA arba paslėptomis litavimo jungtimis, atsižvelgiant į projektą, gali prireikti rentgeno patikrinimo.

Testavimas yra dar vienas svarbus rūpestis. Pramoninės valdymo plokštės dažnai turi atlikti realias funkcijas, tokias kaip įvesties ir išvesties valdymas, relės perjungimas, variklio valdymas, ryšys, signalų gavimas ar galios reguliavimas. AOI gali aptikti matomus surinkimo defektus, bet negali patvirtinti, ar plokštė gali tinkamai valdyti įrangą. Funkcinis testavimas, programavimas ir elektros patikrinimai padeda klientams sutrumpinti derinimo laiką gavus plokštes.

Bandymo reikalavimai turi būti patvirtinti prieš gaminant. Jei klientai pateikia bandymo procedūras, armatūrą ar programinę įrangą, gatavas plokštes galima patikrinti efektyviau. Jei bandymo metodas vis dar kuriamas, pagrindiniai elektriniai patikrinimai ir vizualinė patikra vis tiek gali padėti sumažinti akivaizdžią riziką prieš išsiunčiant.

Ši paslauga gali palaikyti daugelį pramoninės elektronikos projektų, įskaitant valdymo modulius, PLC{0}}susijusias plokštes, automatikos įrangos PCBA, variklio valdymo plokštes, jutiklių sąsajų plokštes, ryšio valdymo modulius, pramoninius instrumentus, galios valdymo plokštes ir mašinų valdiklių plokštes.

Skirtingos programos kelia skirtingus rūpesčius. Su PLC{1}}susijusioms valdymo plokštėms dažnai reikia stabilaus įvesties ir išvesties našumo. Variklio valdymo plokštėse reikia atkreipti dėmesį į dabartinę apkrovą, galios komponentus ir jungčių patikimumą. Jutiklių sąsajos plokštėms reikalingas stabilus signalo perdavimas ir švarus surinkimas. Ryšių plokštėms gali prireikti tiksliai išdėstyti sąsajos komponentus ir išbandyti ryšio funkcijas. Pramoniniams instrumentams dažnai reikia stabilaus veikimo ir pakartojamos kokybės.

Geras surinkimo procesas turi atitikti faktinę naudojimo aplinką. Jei plokštė bus montuojama mašinoje, svarbu jungties stiprumas ir galutinė patikra. Jei plokštė valdo variklius ar reles, svarbu litavimo kokybė ir funkcinis patikrinimas. Jei plokštė bus užsakyta pakartotinai, MK įrašai ir gamybos dokumentai turi būti aiškiai saugomi.

Pramonės valdymo greito posūkio{0}}projektai gali prasidėti kaip prototipai, avarinės pakeitimo plokštės, inžinerijos patvirtinimo pavyzdžiai arba mažos{1}}apimties gamybos užsakymai. Kiekvienas etapas turi skirtingus prioritetus. Dėl prototipų klientai dažnai sutelkia dėmesį į dizaino patikrinimą ir greitą atsiliepimą. Skubiai keičiant plokštes, pristatymo greitis ir tinkamas funkcionalumas yra labai svarbūs. Gaminant mažą-apimtį, klientams labiau rūpi nuoseklumas, dokumentacija ir pakartojamumas.

MūsųFast Turn Industrial Automation PCBApalaikymas padeda klientams sklandžiau pereiti nuo skubių pavyzdžių kūrimo prie pakartotinių užsakymų. Patvirtintos MK versijos, alternatyvių komponentų įrašai, programavimo reikalavimai, surinkimo pastabos, bandymo metodai ir tikrinimo standartai turėtų būti registruojami nuo pat pradžių. Tai padeda vėlesnėms partijoms išlikti arčiau patvirtinto mėginio ir sumažina pakartotinį ryšį.

Greita{0}}gamyba posūkiais neturėtų būti traktuojama kaip tik-vienkartinis darbas. Jei projektas gali būti tęsiamas vėliau, aiškūs įrašai nuo pirmosios versijos gali padėti pagerinti būsimą gamybos kokybę, sutrumpinti pakartotinio užsakymo paruošimo laiką ir palaikyti stabilų tiekimą.

Kokybės kontrolė turėtų prasidėti prieš surinkimą. Failų tikrinimas, BOM peržiūra, komponentų patikra, PCB patikra, litavimo pastos kontrolė, išdėstymo tikrinimas, perpylimo stebėjimas, per{1}}skylių litavimas, elektrinis patikrinimas, funkcinis bandymas, ženklinimas ir pakavimas – visa tai turi įtakos galutinės plokštės kokybei.

Pramoninėse valdymo plokštėse jungtys, gnybtai, relės ir maitinimo komponentai nusipelno ypatingo dėmesio, nes jie dažnai jungiami prie išorinės įrangos ir gali turėti mechaninį ar elektrinį įtempį. Tinkamas litavimas, tikrinimas ir supakavimas padeda sumažinti lauko gedimus ir kliento -pusės derinimo spaudimą.

Galutinis tikslas – pateikti lentas, kurios būtų ne tik greitai pristatomos, bet ir paruoštos tikriems pramoniniams bandymams ar montavimui. Derindami greitą reagavimą, inžinerinę peržiūrą, patikimą tiekimą, kontroliuojamą surinkimą, testavimo palaikymą ir aiškius įrašus, padedame klientams sumažinti vėlavimą ir pagerinti projekto pasitikėjimą.
