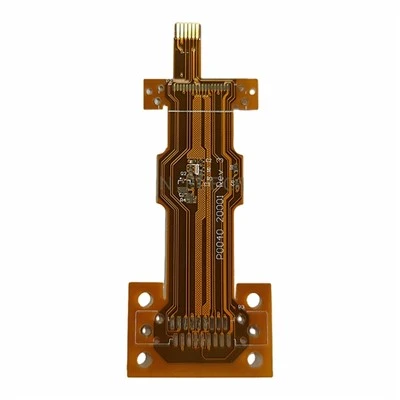

Lanksčios spausdintinės plokštės yra skirtos elektroniniams gaminiams, kuriems reikalinga kompaktiška konstrukcija, lengvas dizainas, lankstus montavimas ir patikimas elektros ryšys tarp skirtingų modulių. Palyginti su tradicinėmis standžiomis PCB, lanksčios grandinės gali sulenkti, sulankstyti ir tilpti į ribotas erdves, todėl jos idealiai tinka šiuolaikiniams elektroniniams prietaisams, tokiems kaip nešiojami gaminiai, medicinos prietaisai, automobilių elektronika, fotoaparatų moduliai, jutikliai, baterijų paketai, ekrano moduliai ir kompaktiška plataus vartojimo elektronika.

Daugeliui klientų didžiausią nerimą kelia ne tik tai, ar plokštę galima pagaminti, bet ir tai, ar ji gali išlikti patikima po lenkimo, surinkimo ir ilgalaikio{0}}naudojimo. Įprasti skausmo taškai yra lūžę pėdsakai lenkimo srityje, nestabilus litavimas, neteisingas medžiagos pasirinkimas, prastas matmenų tikslumas, jungties srities deformacija ir didelės gamybos sąnaudos. Mūsų lankstūs PCB sprendimai sutelkti į šiuos praktinius klausimus, padedantys klientams suderinti lankstumą, patikimumą, pagaminamumą ir sąnaudas nuo prototipo iki masinės gamybos.

Nesvarbu, ar projektui reikalingas paprastas{0}}vienpusisFPC valdyba, dvipusę lanksčią grandinę- arba sudėtingesnį daugiasluoksnį lankstų dizainą, galime pateikti medžiagų rekomendacijas, inžinerinę apžvalgą, tvirtinimo palaikymą, kokybės patikrinimą ir gamybos palaikymą pagal galutinę paraišką.

Lankstumas

Lankstumas yra pagrindinis lanksčių spausdintinių plokščių pranašumas. Tai leidžia elektroniniams gaminiams sumažinti vidinius laidus, sutaupyti vietos, supaprastinti surinkimą ir pagerinti konstrukcijos laisvę. Produktams, kurių vidinė erdvė yra ribota, pvz., nešiojamiems prietaisams, išmaniesiems telefonams, fotoaparatų moduliams ir medicininiams jutikliams, lanksčios grandinės gali sujungti skirtingus funkcinius modulius nenaudojant didelių laidų ar jungčių.

Tačiau lankstumas turi būti tinkamai suprojektuotas. Klientai dažnai teiraujasi, kiek lenta gali sulenkti, ar ją galima sulankstyti montuojant ir ar gali atlaikyti pakartotinį judėjimą. Atsakymas priklauso nuo medžiagos tipo, vario storio, grandinės išdėstymo, lenkimo spindulio, krūvos-storio ir nuo to, ar taikymas yra statinis, ar dinamiškas. Lanksčios grandinės, naudojamos tik montavimo metu, reikalavimai skiriasi nuo tos, kuri naudojama pakartotinai lenkiant ar judant.

Mūsų inžinerinė apžvalga padeda klientams įvertinti lenkimo vietas prieš gaminant. Tikrindami pėdsakų kryptį, vario storį, dangos konstrukciją ir lenkimo spindulį, padedame sumažinti vario įtrūkimų, atvirų grandinių ir mechaninių įtempių gedimų riziką.

Lenkimo patikimumas

Lenkimo patikimumas yra vienas iš svarbiausių lanksčių PCB klientų rūpesčių. Plokštė gali atrodyti gerai po pagaminimo, bet jei lenkimo sritis nėra tinkamai suprojektuota, ji gali sugesti montuojant arba po ilgo naudojimo. Įprastos problemos yra nulūžę vario pėdsakai, dangos įtrūkimai, sluoksniuotis, trinkelių pakėlimas ir nestabili elektros jungtis.

Siekiant didesnio lenkimo patikimumo, lanksčioje srityje turėtų būti vengiama nereikalingų angų, aštrių kampų ir staigių storio pokyčių. Pėdsakai lenkimo srityje turi būti nutiesti sklandžiai, o lenkimo spindulys turi atitikti medžiagos struktūrą ir vario tipą. Dinaminiam lenkimui medžiagos pasirinkimas tampa dar svarbesnis, nes pakartotinis judėjimas nuolat apkrauna vario sluoksnį.

PatikimasFlex plokštės PCBturi būti suprojektuoti atsižvelgiant į elektrines charakteristikas ir mechaninį judėjimą. Padedame klientams peržiūrėti lenkimo zonas ir rekomenduojame tinkamas konstrukcijas, atsižvelgdami į tai, ar gaminį reikia lenkti-kartą, fiksuotą montavimą ar pakartotinį lankstymą naudojant.

Medžiagos pasirinkimas

Medžiagos pasirinkimas tiesiogiai veikia lankstumą, atsparumą karščiui, storį, signalo našumą, litavimą ir kainą. Daugelis klientų nežino, ar rinktis PI, PET, LCP, RA vario, ED vario ar specialias dengiančias konstrukcijas. Geriausias pasirinkimas priklauso nuo gaminio taikymo, darbo aplinkos, lenkimo poreikio ir biudžeto.

Medžiaga / Konstrukcija	Pagrindinė funkcija	Tinkamas pritaikymas
Poliimido PI	Geras atsparumas karščiui ir lankstumas	Nešiojami prietaisai, medicinos elektronika, automobilių elektronika, jutikliai
PET	Ekonomiškai{0}}naudinga paprastoms lanksčioms grandinėms	Nebrangūs{0}}elektroniniai produktai ir paprastas jungčių dizainas
LCP	Geras aukšto{0}}dažnio veikimas ir mažas drėgmės sugėrimas	Antenos, ryšio moduliai,{0}}aukšto dažnio programos
RA Varis	Geresnis lenkimo našumas	Dinaminis lenkimas, lankstymo konstrukcijos, nešiojami gaminiai
ED varis	Ekonomiškas-ir tinkamas statiniam lenkimui	Pataisytas diegimas ir mažai{0}}judančios programos
PI danga	Apsaugo grandines ir pagerina lankstumą	Lanksčiausios PCB konstrukcijos
Standinimo medžiaga	Prideda palaikymą pasirinktose srityse	Jungčių zonos, litavimo zonos, komponentų tvirtinimo zonos

Tinkamiausia medžiaga ne visada yra{0}}brangiausia medžiaga. Pavyzdžiui, statiniam montavimo gaminiui gali nereikėti RA vario, o nešiojamam įrenginiui su pakartotiniu lenkimu gali prireikti lankstesnės varinės konstrukcijos. Padedame klientams pasirinkti praktišką medžiagų sprendimą pagal patikimumo reikalavimus ir sąnaudų tikslus.

Plonas ir lengvas dizainas

Plonas ir lengvas dizainas yra dar viena pagrindinė priežastis, dėl kurios klientai renkasi lanksčias spausdintines plokštes. Šiuolaikinėje elektronikoje gaminio dydis ir svoris yra labai svarbūs. Lanksčios grandinės gali pakeisti tradicinius laidus ir sumažinti nereikalingų jungčių skaičių, taip padedant gaminių dizaineriams sukurti plonesnes ir kompaktiškesnes konstrukcijas.

Nešiojamiesiems įrenginiams, nešiojamai elektronikai ir medicininiams jutikliams plonesnės grandinės gali pagerinti komfortą, sumažinti slėgį vidinėje erdvėje ir palaikyti kūrybiškesnį gaminių dizainą. Tačiau norint ploninti lentą, reikia ir kruopštaus valdymo. Jei konstrukcija yra per plona naudoti, tai gali turėti įtakos valdymui, surinkimui arba ilgalaikiam patvarumui. Jei jis per storas, gali sumažėti lankstumas ir padidėti lenkimo įtempis.

Mes padedame klientams subalansuoti storį, lankstumą, mechaninį stiprumą ir pagaminamumą. Peržiūrėję krūvos-užkloto, dangos, vario storio ir standumo reikalavimus, galime rekomenduoti konstrukciją, kuri palaiko gaminio dizainą ir gamybos stabilumą.

Standiklio atrama

Nors lanksčios grandinės skirtos lenkti, kai kurioms sritims reikia papildomos paramos. Jungčių srityse, litavimo pagalvėlėse, auksinių pirštų srityse ir komponentų tvirtinimo zonoms dažnai reikia standumo, kad būtų pagerintas mechaninis stiprumas ir surinkimo stabilumas. Nesant tinkamo standiklio konstrukcijos, plokštė gali deformuotis montuojant, dėl to prastas litavimas, silpnas jungties kontaktas arba sugadinimas naudojant.

Įprasti standumo variantai yra PI, FR4, nerūdijantis plienas ir aliuminis. PI standikliai yra ploni ir lankstūs, FR4 standikliai plačiai naudojami jungčių ir litavimo srityse, nerūdijantis plienas suteikia tvirtą mechaninę atramą, o aliuminis gali būti naudojamas specialiems konstrukciniams ar šiluminiams poreikiams.

Tinkamas standumo dizainas gali pagerinti gaminio patikimumą neprarandant visos plokštės lankstumo. Galime padėti klientams pasirinkti standiklio medžiagą, storį, vietą ir sujungimo būdą pagal surinkimo procesą ir galutinę gaminio struktūrą.

Surinkimo stabilumas

Surinkimo stabilumas yra pagrindinis skausmo taškas, nes lanksčios grandinės yra plonos ir minkštos. Montuojant SMT arba montuojant rankiniu būdu, plokštė gali pasislinkti, deformuotis arba pasidaryti sunku. Klientai dažnai nerimauja dėl litavimo defektų, jungčių nesutapimo, trinkelių pažeidimo arba mažos gamybos išeigos.

TheLankstus PCB surinkimo procesasreikia gerai valdyti skydo dizainą, įrankius, standumo išdėstymą, paviršiaus apdailą, litavimo kaukės arba dengiamosios dangos angas ir pakuotės apsaugą. Jei šios detalės nebus tinkamai tvarkomos, net ir gerai-suprojektuota grandinė gali sukelti problemų surinkimo metu.

Mes palaikome montavimui{0}}patogų lankstų PCB dizainą, peržiūrėdami trinkelių išdėstymą, standinimo vietas, skydus, paviršiaus apdailą ir matmenų toleranciją. Tai padeda klientams sumažinti surinkimo riziką ir pagerinti gamybos efektyvumą.

Kokybės kontrolė

Lanksčių grandinių kokybės kontrolė turi apimti tiek elektrines, tiek mechanines charakteristikas. Be atvirojo ir trumpojo jungimo bandymų, lanksčioms PCB reikia atkreipti dėmesį į dangos išlygiavimą, klijų būklę, lenkimo srities kokybę, paviršiaus apdailą, matmenų tikslumą ir išvaizdą.

Mūsų kokybės kontrolės procesas apima medžiagų patikrinimą, grandinės modelio patikrinimą, dangos sluoksnio patikrinimą, vario storio patikrinimą, paviršiaus apdailos patikrinimą, elektrinį bandymą, galutinę vizualinę apžiūrą ir pakuotės apsaugą. Projektams, kuriems taikomi specialūs reikalavimai, pagal kliento specifikacijas galima atlikti papildomus bandymus, pvz., varžos testavimą arba su lenkimu susijusią patikrą.

Gera kokybės kontrolė padeda sumažinti paslėptas rizikas, tokias kaip vario įtrūkimai, prastas sukibimas, trumpieji jungimai, atviros grandinės, užteršimas, oksidacija ir deformacija. Klientams tai reiškia didesnį surinkimo išeigą, mažiau gaminių gedimų ir stabilesnį ilgalaikį veikimą.

Masinės gamybos prototipas

Lankstūs PCB projektai paprastai prasideda prototipų testavimu, nes klientai turi patikrinti gaminio struktūrą, lenkimo našumą, surinkimo metodą ir elektrines funkcijas. Patvirtinus prototipą, projektas gali pereiti prie mažų-partijinių bandymų, bandomosios gamybos ir galiausiai masinės gamybos.

Mes palaikome klientus kiekviename etape. Prototipo etape padedame patikrinti pagaminamumą ir nustatyti galimą projektavimo riziką. Mažos-partinės gamybos metu padedame patvirtinti proceso stabilumą ir surinkimo tinkamumą. Masinės gamybos metu mes orientuojamės į partijos nuoseklumą, kokybės kontrolę, pristatymo stabilumą ir ekonomiškumą.

Išlaidų optimizavimas

Sąnaudų optimizavimas yra svarbus, nes lanksčios PCB gali būti brangesnės nei standartinės standžios PCB. Tačiau išlaidų mažinimas neturėtų reikšti, kad reikia aukoti patikimumą. Netinkamas medžiagos pasirinkimas, netinkamas vario tipas arba silpna standumo konstrukcija gali sumažinti pradinę kainą, bet vėliau padidinti gedimo riziką, perdirbimo išlaidas ir gaminio grąžinimo greitį.

Mes padedame klientams optimizuoti sąnaudas teikdami praktinius inžinerinius pasiūlymus, pavyzdžiui, pasirenkame tinkamą medžiagą, atitinkančią faktinį lenkimo poreikį, išvengiame nereikalingų daugiasluoksnių konstrukcijų, optimizuojame plokščių apdailą, pasirenkame tinkamą vario storį ir naudojant standiklius tik ten, kur reikia.

Kaštų faktorius	Optimizavimo kryptis
Medžiagos pasirinkimas	Suderinkite PI, PET, LCP, RA varį arba ED varį su realiais taikymo poreikiais
Sluoksnio struktūra	Venkite nereikalingo sudėtingumo, kai užtenka vienpusio-arba dvipusio-dizaino
Stangrintuvo dizainas	Tinkamą standiklį naudokite tik reikiamose vietose
Panelisavimas	Pagerinti medžiagų panaudojimą ir gamybos efektyvumą
Paviršiaus apdaila	Pasirinkite apdailą, kuri subalansuoja litavimą, galiojimo laiką ir biudžetą
Tolerancijos reikalavimai	Venkite per{0}}griežtų leistinų nuokrypių, nebent to reikalauja programa

DUK

1 klausimas: kam naudojama lanksti spausdintinė plokštė?

Lanksti spausdintinė plokštė naudojama elektroniniuose gaminiuose, kuriems reikalinga lengva konstrukcija, kompaktiška erdvė ir lankstus skirtingų modulių jungtis. Jis dažniausiai naudojamas nešiojamuose prietaisuose, medicinos elektronikoje, automobilių elektronikoje, fotoaparatų moduliuose, jutikliuose, baterijų paketuose, ekrano moduliuose ir plataus vartojimo elektronikoje.

2 klausimas: kaip pasirinkti tinkamą medžiagą lanksčiam PCB?

Tinkama medžiaga priklauso nuo naudojimo, lenkimo poreikio, darbinės temperatūros, signalo našumo ir biudžeto. PI dažniausiai naudojamas patikimoms lanksčioms grandinėms, PET yra tinkamas sąnaudoms -jautrioms paprastoms konstrukcijoms, LCP tinka aukšto-dažnio programoms, RA varis geriau tinka dinaminiam lenkimui, o ED varis tinka statiniam lenkimui.

3 klausimas: kuo skiriasi statinis lenkimas ir dinaminis lenkimas?

Statinis lenkimas reiškia, kad lanksti PCB sulenkiama montuojant, o po to dažniausiai lieka fiksuota. Dinaminis lenkimas reiškia, kad naudojant gaminį lenta kelis kartus lenkiasi. Dinaminiam lenkimui paprastai reikia kruopštesnio medžiagų pasirinkimo, tinkamo lenkimo spindulio ir optimizuoto grandinės išdėstymo.

4 klausimas: kodėl lanksčioms PCB plokštėms svarbus lenkimo spindulys?

Lenkimo spindulys tiesiogiai veikia lenkimo patikimumą. Jei lenkimo spindulys yra per mažas, tai gali sukelti vario įtrūkimus, dangos pažeidimą, atsisluoksniavimą arba atviros grandinės. Tinkamas lenkimo spindulys padeda pagerinti ilgalaikį -patikimumą ir sumažina mechaninį įtempimą lenkimo srityje.

5 klausimas: ar lanksčioms PCB plokštėms reikia standžių?

Ne kiekvienai lanksčiai PCB reikia standžių, tačiau standikliai dažnai naudojami jungčių, litavimo, auksinių pirštų ir komponentų tvirtinimo zonose. Tinkama standumo atrama pagerina surinkimo stabilumą ir padeda išvengti deformacijos, trinkelių pažeidimo ar prasto jungties kontakto.

6 klausimas: ar galite palaikyti prototipą ir masinę gamybą?

Taip. Mes palaikome lanksčią PCB prototipų gamybą, mažų{1}}partijų testavimą, bandomąją gamybą ir masinę gamybą. Prototipų gamyba padeda klientams patikrinti struktūrą, lenkimo charakteristikas ir elektrines funkcijas prieš pereinant prie didelės apimties gamybos.

7 klausimas: kaip užtikrinate lanksčią PCB kokybę?

Kokybės kontrolė apima medžiagų patikrinimą, grandinės modelio patikrinimą, dangos išlygiavimo patikrinimą, vario storio patikrinimą, paviršiaus apdailos patikrinimą, elektrinį bandymą, galutinę vizualinę apžiūrą ir pakuotės apsaugą. Specialiems projektams taip pat gali būti surengtas varžos bandymas ar -lenkimas susijęs patikrinimas.
